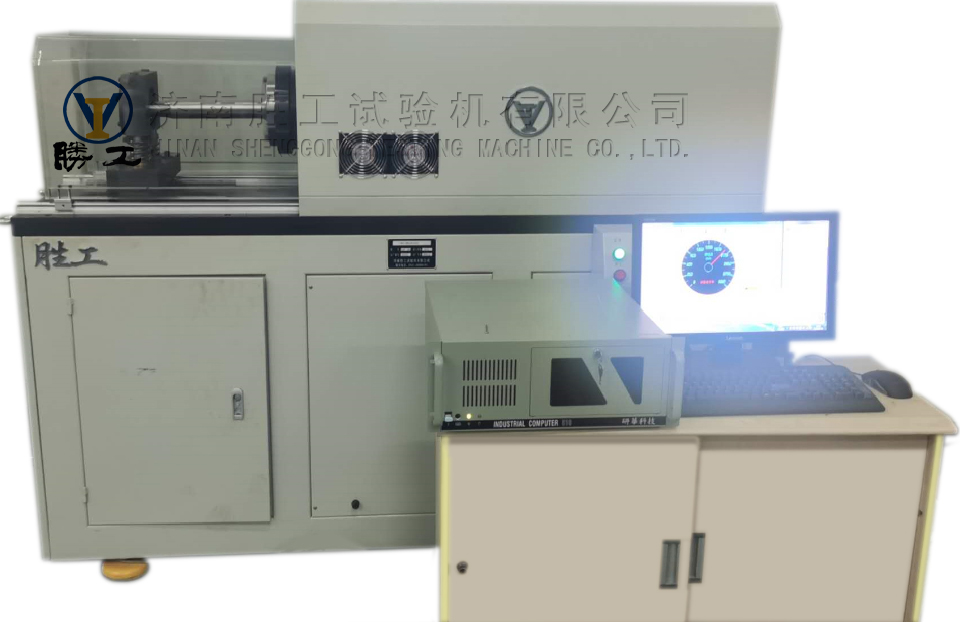

“XWP-20000微機控制旋轉彎曲疲勞試驗機”主要用于對大型軸類試件、各類材料等在室溫條件下進行對稱反復交變彎曲應力作用下的彎曲疲勞試驗，測定軸類試樣在旋轉狀態下承受彎曲力矩時的疲勞性能。程序控制試驗轉速，伺服閉環控制施加彎曲試驗力，自動進行數據處理，試驗方法滿足多種標準規定的相關要求。

主要技術指標

1、 轉速指標：

●  轉速范圍：400r/min～3000r/min；

●  轉速波動度≤±0.5%；

●  轉速調整方式：程序控制，變頻調速；

●  主軸徑向跳動量：≤0.01mm，加力點自動調心；

2、 彎矩加載指標：

●  加載方式：電動作動器加載，載荷范圍0.8 kN -20kN；

●  加載力示值精度±1%，精度范圍4%-100%FS.；

●  加載力控制方式：全數字PID閉環控制；

●  作動器最大行程位移：50mm；

●  最大計數容量：≥10⁹次；

●  最大彎矩：5000Nm；

●  彎矩加載方式：伺服電動作動器加載、自動調心、彈性錐度夾緊試樣；

                            配置減振彈簧，保證平穩加載施加彎矩，具有試樣斷裂自動停機保護功能。

3、 試樣安裝：

●  試樣類型：軸類試樣；

●  試樣夾持端形式：光軸；

●  試樣夾緊方式：彈性?shī)A緊試樣；

●  隨機配置夾具規格：Ф40 mm軸類試樣彈性?shī)A具1套；

●  軸向位置可調， 滿足不同長度試樣或不同加載點加載的要求， 軸向位置調整范圍0-150mm。

4、 軟件系統：

●  程序設定試驗轉速、試驗頻率、試驗次數；

●  全數字PID閉環控制施加彎矩的加載力；

●  屏幕顯示試驗轉速、頻率、試驗次數、彎曲試驗力/彎矩、彎曲應力、彎矩、變形位移等；

●  支持打印機打印試驗報告，試驗報表可編輯。

5、 主軸及旋轉加載座冷卻方式：循環水冷卻；

6、 防護方式：推拉式透明有機玻璃防護罩。
