一、概述

“XWP-100常溫數顯旋轉彎曲疲勞試驗機”適用于對黑色金屬及其合金材料在室溫條件下進行對稱反復交變彎曲應力作用下的純彎曲疲勞試驗，測定金屬圓形橫截面試樣在旋轉狀態下承受彎曲力矩時的疲勞性能。試驗方法滿足GB/T4337-2015《金屬材料 疲勞試驗 旋轉彎曲方法》規定的相關要求。

二、 試驗臺主要結構及功能特點：

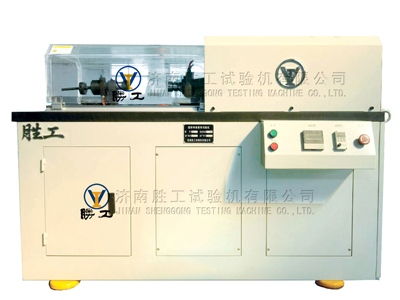

1、主機采用懸臂梁式結構，高速電機驅動精密主軸帶動試樣高速旋轉，砝碼加載，使試樣在室溫環境條件下旋轉并承受產生彎矩的恒定力，對試樣進行高速旋轉條件下承受彎曲力矩的疲勞性能測試；

2、高速調頻電機驅動旋轉，變頻調速，轉速調整范圍1000r/min~10000r/min，轉速波動度≤0.5%；

3、配置高速主軸箱，高精度進口軸承，具有完善的潤滑及冷卻裝置，適用于在承受旋轉彎矩條件下長期高速驅動試樣旋轉。

三、主要技術指標

1、轉速范圍：1000r/min～10000r/min，轉速波動度≤±0.5%；

2、轉速調整方式：變頻調速，數字設定；

3、加力點徑向跳動量：≤0.03mm；

4、加載方式：組合砝碼加載。最大載荷100N，最大彎矩15Nm；

5、加載砝碼系列質量：0.1N-20N，精度≤±1%。砝碼數量25個；

6、最大彎曲應力1000MPa,彎矩相對誤差≤±1%。
