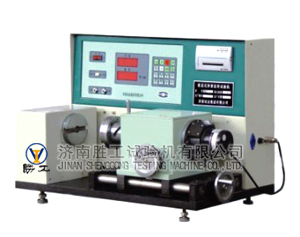

雙數顯臥式彈簧扭轉試驗機TNS-S系列
(1) 雙數顯臥式彈簧扭轉試驗機 TNS-S系列主要功能:
該系列彈簧試驗機的扭轉扭矩、角度為數字顯示、角度測量采用角位移傳感器(光電編碼器)、可以對扭矩傳感器的角位移量作自動修正、該扭轉試驗機還具有峰值保持、過載保護、剛度計算、結果打印、數據查詢等功能、手動加荷,左右旋隨意選擇、結構緊湊,操作簡單,檢測速度快、測量時試件水平放在兩扭矩盤之間。(臥式)
(2) 雙數顯臥式扭轉彈簧試驗機 TNS-S系列測量范圍:
參數型號 | 最大試驗扭矩(N﹒mm) | 測量范圍(N﹒mm) |
TNS-S500 | 500 | 50~500 |
TNS-S1000 | 1000 | 100~1000 |
TNS-S2000 | 2000 | 200~2000 |
TNS-S5000 | 5000 | 500~5000 |
TNS-S10000 | 10000 | 1000~10000 |
TNS-S20000 | 20000 | 2000~20000 |
TNS-S50000 | 50000 | 5000~50000 |
TNS-S100000 | 100000 | 10000~100000 |
(3)雙數顯臥式扭轉彈簧試驗機 TNS-S系列技術參數:
參數型號 | 最小讀數值 (N﹒mm) | 角度分辨率(°) | 兩扭矩盤間軸 向距離 | 扭轉角最大 讀數值(°) |
TNS-S500 | 0.05 | 0.1 | 170 | 9999.9 |
TNS-S1000 | 0.2 | 0.1 | 170 | 9999.9 |
TNS-S2000 | 0.2 | 0.1 | 170 | 9999.9 |
TNS-S5000 | 0.5 | 0.1 | 170 | 9999.9 |
TNS-S10000 | 1 | 0.1 | 260 | 9999.9 |
TNS-S20000 | 2 | 0.1 | 260 | 9999.9 |
TNS-S50000 | 5 | 0.1 | 260 | 9999.9 |
TNS-S100000 | 10 | 0.1 | 260 | 9999.9 |
TNS-S500、TNS-S1000、TNS-S2000、TNS-S5000:
- 電源電壓為AC220V±10% 50Hz
- 外形尺寸(長×寬×高)(mm):600×500×400
- 凈重(Kg):40
TNS-S10000、TNS-S20000、TNS-S50000、TNS-S100000:
- 電源電壓為220V±10% 50Hz
- 外形尺寸(長×寬×高)(mm):800×500×400
- 凈重(Kg):60
