一．項目簡介

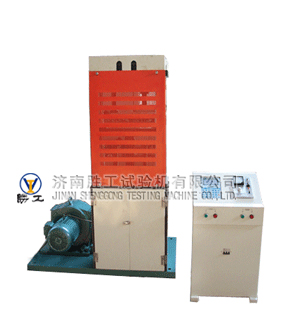

TPJ—20機械式彈簧疲勞試驗機是由驅動系統、傳動系統、控制顯示等系統組成，適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行，通過偏心裝置帶動連桿使往復壓板上升、下降，完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高，具有較寬的調頻范圍和試驗空間，配上合適的輔具，可完成不同規格的彈簧疲勞試驗。該機通過單片機控制，實現試驗次數到達自動停機功能，該機集成度高，結構簡單，故障率低，性能穩定、可靠，操作簡單。廣泛應用于廠礦企業、科研院校等行業。

二．主要性能指標

1．最大試驗力：           20kN

2．振幅：              Max：±50mm  （0～50mm可調）

3．試驗頻率：            0.5～5Hz可調

4．彈簧工位：            4

5．計數器容量：           9×109次

6．功能：                  設置試驗次數自動停機

7．被試驗彈簧的自由高度：       450mm

8．被試驗彈簧的最大外徑：        Φ160mm

9．主電機功率：           5.5kW

10．顯示：                 數字顯示試驗次數、試驗頻率等
