一、項目簡介

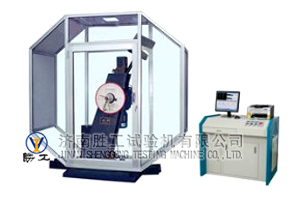

       儀器化擺錘試驗機通常又叫擺錘示波沖擊試驗機或數字化擺錘試驗機，是目前擺錘試驗機中最高檔的一種產品。我單位經過兩年的努力，成功開發出了儀器化擺錘試驗機（示波沖擊試驗機），我單位開發的儀器化擺錘試驗機沖擊能量測控系統采用先進的虛擬儀器技術設計，功能完善、操作方便、測試精度高，是一套可以與國外同類產品媲美的系統。

二、使用領域

       廣泛應用于機械冶金，航空航天，大專院校、科研院所、核電等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。

三、依據標準

       該機采用標準：ISO14556:2000《Steel-Charpy V-notch pendulum impact test-Instrumented test method》；GB/T19748-2005《鋼材夏比V型缺口擺錘沖擊試驗儀器化試驗方法》；GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》；GB/T229《金屬夏比缺口沖擊試驗方法》；GB/T18658《擺錘式?jīng)_擊試驗機用夏比V型缺口標準試樣》及ASTME23

四、方案描述

       該設備可完成以下功能：揚擺；放擺；沖擊；擺錘制動；沖擊后自動掛擺；擺動揚擺；空打標定；周期檢測；無效試驗判別；報告自動生成；簡單數據庫；揚角測試；能量損耗測試；數據、曲線的保存和再現、打印，波形光標讀數；

       測試數據包括：沖擊速度，沖擊時間，沖擊能量，吸收能量，位移，信號上升時間，裂紋形成能量，裂紋擴展能量，屈服力、最大力、不穩定裂紋擴展起始力、不穩定擴展終止力四個關鍵點以及對應的時間、位移、能量等24個數據；

       測試曲線包括：載荷－時間；載荷－位移；能量－時間；能量－位移；位移－時間五種。

五、主要技術指標：

5.1.  載荷傳感器：量程50kN，精度優于1%；

5.2.  角位移傳感器：精度0.1°；

5.3.  角度分辨率：  0.025°

5.4.  旋轉編碼器：3600線

5.5.  數據采集卡：國外進口的高性能數據采集卡，采樣率≥1．25M

六、主要配置：

1、主機  （包括防護網）           1臺

  a）沖擊力傳感器                      1只

  b）無錫瑞普編碼器                  1只

  c）動態變送器                          1臺

  d）數據采集卡     國外進口       1塊

  e）專用數據電纜   國外進口      1根

  f）信號電纜                               7根

  g）專用測控軟件                       1套

  h）國產聯想品牌電腦（Core2 2.0/2G/250G/DVD±RW/19′LCD）     1套

  i）HPA4激光打印機                   1臺

2、300J/150J擺錘                       各1個

3、跨距調整樣板、試樣對中塊     各1套

4、不銹鋼安全防護罩                   1套

5、呆搬手：規格，S=30。           1個

6、六角扳手：規格，S=14。        1個

7、地角螺栓：規格，M16×300。 4套

8、鉗口（包括支架）：（ 已裝在主機上）     1付

9、其它：沖擊專用軟件,試驗機使用說明書、合格證,裝箱單。     各1套
