微機控制電子式松弛試驗機（臥式）
1、簡介
臥式松弛試驗機比立式松弛試驗機操作位置方便，便于高精度測量，深受用戶歡迎。
本試驗機專用于預應力混凝土用鋼絞線應力松弛試驗，也可用于刻痕鋼絲、鍍鋅鋼絲的應力松弛試驗，可以嚴格按照國家標準GB/T5224-2003《預應力混凝土用鋼絞線》中，應力松弛部分相關規定對鋼絞線、預應力鋼絲等進行質量檢測?？梢詰糜诰€材生產廠、公路建設、建工質檢站等單位，進行質量檢測和科學研究使用。
2、 方案描述
該機為機械、電氣、計算機一體化產品。由試驗機主機、標定裝置、F040控制器、位移數字采集系統、溫度記錄系統、計算機系統幾部分組成。

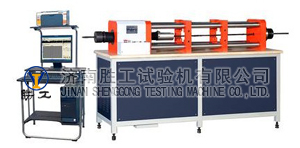

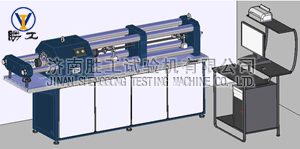

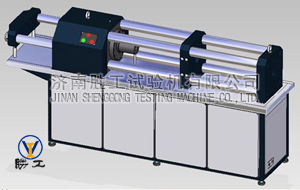

主機采用四支柱臥式框架結構，伺服電機-減速機-同步帶-滾珠絲杠組成加載機構。標定裝置由二支柱、固定梁、專用升降臺等組成。
F040控制器置于主機內部，控制伺服驅動系統，并接受計算機和主機上控制盒的控制。二套磁力表座、數字千分表、高速數字采集卡組成變形信號采集系統，向計算機提供實時位移信號。高精度溫度記錄儀向計算機提供實時環境溫度數字信號。
計算機連接F040控制器、位移數字采集系統、溫度采集系統。計算機可實現位移閉環控制功能。用戶可通過計算機上的專用試驗軟件控制試驗全過程，可完成機械加載初始拉力，按預設時間保持拉力，實時檢測并全程保持總變形不變，按預設時刻記錄松弛應力變化，直至完成試驗全過程。

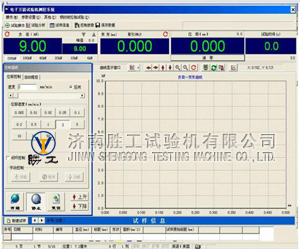

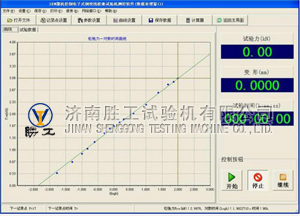

專用試驗軟件可實時屏幕顯示試驗力，繪制試驗曲線，推算1000小時松弛力并生成打印報告文件。操作軟件適用于Windows系列操作系統。實時顯示試驗力、變形、時間、試驗曲線。具備多曲線切換功能，如：“松弛力—對數時間” 、“松弛率—對數時間”等曲線可隨意切換。采用對試驗數據的線性回歸分析方法對試驗數據進行推算，如：根據前 100h 的試驗數據推算 1000h 的應力松弛性能。
3、主要技術指標：
1.最大試驗力 500kN
2.試驗力測量范圍 10 kN～ 500kN
3.試驗力準確度 優于示值的±1%
4.試驗力分辨力 15N
5.最大松弛試驗空間 2000mm（不含拉伸行程）
6.夾頭位移分辨率 0.001mm
7.拉伸行程 100mm
8.數字千分表 量程10mm、分辨率0.001mm
9. 試驗力示值相對誤差 ±1%
10.溫度分辨率 0.1°C
11.主機外形 2485（長）×625（寬）×1210（高）
4 、系統標準配置清單
4.1 試驗機主機 勝工專有技術生產 1臺
4.2 標定裝置 勝工專有技術生產 1套
4.3 控制系統 F040控制器 1套
4.4 數字千分表 成都遠恒 2只
4.5 負荷傳感器 世銓 1只
4.6 伺服電機 松下 1臺
4.7 伺服系統 松下 1套
4.8 滾珠絲杠副 濟寧博特 1套
4.9 試驗軟件 勝工專有技術生產 1套
4.10鋼絞線附具 Φ15.2 1套
4.11 計算機 聯想商用品牌機 1臺
4.12 打印機 HP A4噴墨打印機 1臺
4.13 計算機桌 1臺
4.13 隨機工具 1套
