一、功能說明：

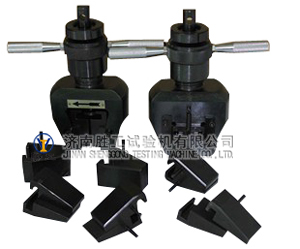

此夾具適用于金屬和非金屬板材、棒材等試樣的拉伸試驗。

使用范圍：

   1.最大試驗力:5KN、10KN、20KN、50kN、100KN、200KN、300KN

   2.板材：0- 7mm、7-14mm、14-21mm

   3.棒材：?4- ?9mm、?9-16mm、?16-21mm

   4.適用于在5KN、10KN、20KN、50kN、100KN、200KN、300KN試驗力的電子萬能試驗機

二、操作說明：
   1.分別將上、下夾具裝到試驗機的上、下接頭上，插上插銷，旋緊鎖緊螺母；
   2.先搬動上夾具的搬把，是鉗口張開適當?shù)膶挾?，大于所裝試樣的厚度即可；
   3.將試樣一段放入上夾具鉗口之間，并使試樣位于鉗口的中央，松開上搬把，將試樣上端夾緊；
   4.將力值歸零；
   5.搬動下夾具的搬把，并調整移動橫梁高度，將試樣插入下夾具的鉗口，然后松開搬把，使夾具的鉗口夾緊試樣。
