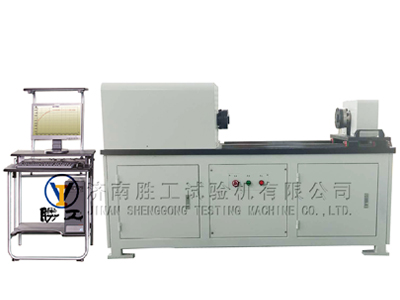

一、扭轉試驗機簡介

該試驗機采用全數字自動控制技術，適用于對技術材料、各類零部件等進行扭轉性能試驗。被測試試樣安裝在可調整空間的夾具之間，對被測試試樣進行扭轉力學性能測試。試驗臺采用計算機全自動程序控制，可進行扭矩、峰值、角度、曲線等數據的采集；屏幕顯示被測試零件的扭矩-時間，扭角-時間，扭矩-扭角試驗曲線；可以實現試驗數據存儲、考取、打印試驗報表等。

二、產品構成系統：

1 試驗主機：采用臥式結構，高精度導軌+滑塊，剛性好，精度高。

2 傳動系統：由伺服電機、伺服驅動器、減速系統等組成。

3 測量系統：由高精度扭矩傳感器、光電編碼器等組成。

4 控制系統：扭矩測量控制系統由高精度扭矩傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5 安全保護裝置：滿量程過載保護、過流保護、過壓保護等。

三、主要測試內容：

l  材料或者零部件的扭轉角度

l  材料或者零部件的扭轉扭矩

l  材料或者零部件的曲線分析

l  材料或者零部件的扭轉時間與速度

l  材料或者零部件的最大扭矩、峰值

l  材料或者零部件的定次數試驗

l  材料或者零部件的定扭矩試驗

l  材料或者零部件的破壞性試驗

l  材料或者零部件的合格性試驗

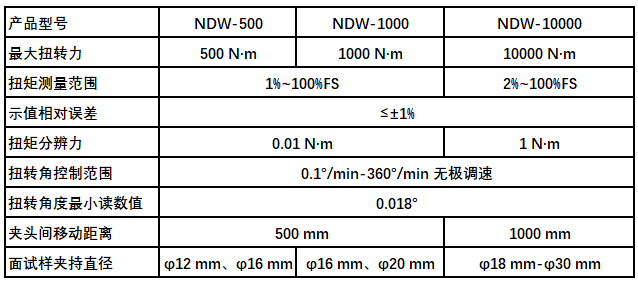

四、技術參數：
